型号意义
产品简介

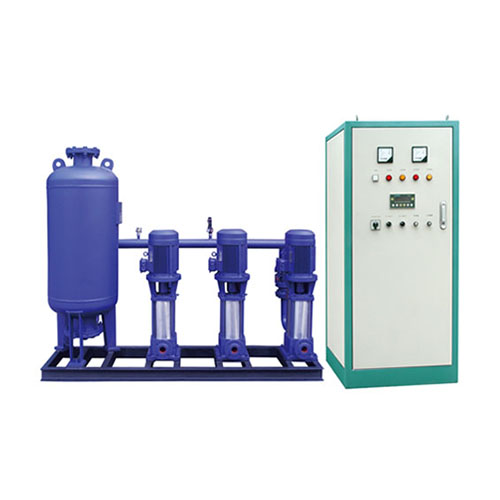

QHYB-CDL变频恒压给水设备(配CDLF不锈钢多级离心泵)是一种新型的无塔供水设备,由水泵机组控制设备、增压稳压设备三大部分组成。供水能力由水泵机组决定,系统的协调运行由控制系统控制,增压稳压设备主要作用是贮能保压,应付少量供水以及正常的管道泄漏,同时也是实行自动控制不可缺少的一部分。大量用水时,管网压力下降,水泵自动启动供水。
QHYB-CDL变频恒压给水设备(配CDLF不锈钢多级离心泵)根据工作方式的不同时可分为气压供水设备和变频供水设备,各有特点。广泛应用于生活、消防、生产、喷淋等到多种领域。
水泵是供水设备的基础,是供水设备显现其供水能力的根本保证,为供水设备配套的水泵是通用的,可以是各种流量、扬程式合适的泵类。按照流量、扬程式的需要产品可以1~4或更多的水泵并联运行,水泵机组与另外一套增压稳压电源压设备(水流量泵组)作为在小流量范围内与主泵切换运行,以提供效率,进一步降低能源。
根据设备的工作方式不同可分为生活型、消防型、喷淋型和生活消防共用型号等形式。
选型依据
选择一套自动供水设备的基本依据是设计的供水流量和供水压力(水的扬程),另外还需考虑到用途的流量变化类型。
连续型：一天内很少有流量为零的时候,或本身管网的正常泄漏就保持有一定的流量,例如,大型宾馆,饭店工矿企业的加压系统等。
间歇型：用水低谷时间较长且流量很小或为零,例：小型办公楼、写字楼、商住楼、各类住宅,及生产用水等
同时还应考虑在供水的某一段时间内流量的变化,以及不同季节流量的变化、不同地区用水的不同等多方面的因素。
消防喷淋给水设备一般应选择气压式供水设备,因其长期处于系统保压状态,无流量的变化,气压式供水设备可以应付一般的管内的泄漏,并增加一台小流量的副泵,平时就无需启动主泵,节省能源。
变频供水设备的优点：可以恒压给水并且恒压值在一定范围内可调整恒压精度一般小于0.02MPa,变频调速是一种高效节能降耗的方法与通常的气压供水设备相比平均节能20%,此外,变频启动的冲击电流小以及泵的盍冲击也小,在低速运转时噪声小。
气压式供水设备的优点：造价相对低廉,控制系统的技术简单,服务方便,维修简易。
CHYB-CDL变频恒压给水设备选型指南 | |
一、变频恒压给水设备泵的选择 | ||||||||||
1、变频恒压给水设备供水高度的选择 | ||||||||||
设备的扬程m | 20 | 26 | 32 | 40 | 50 | 60 | 70 | 80 | 100 | 120 |
供水高度m | 10 | 14 | 18 | 25 | 32 | 38 | 46 | 55 | 72 | 88 |
| ||||||
2、变频恒压给水设备供水户数的选择 | ||||||
设备的流量m3/h | 6 | 12 | 18 | 25 | 36 | 50 |
供水户数 | 20~30 | 40~60 | 60~100 | 100~150 | 150~200 | 200~300 |
| |||||
设备的流量m3/h | 75 | 100 | 150 | 200 | 250 |
供水户数 | 400~500 | 600~1000 | 1000~1500 | 1500~2000 | 2000~3000 |
| |
CHYB-CDL变频恒压给水设备选项用表 | |
适用建筑 | 喷水流量 | 喷头作用 | 适用建筑高度 | 推荐选项用供水设备型号 | ||
建筑物 | 设计喷水强度 | 作用面积 | ||||
生产性建筑 | 10 | 300 | 60 | 0.1 | ≤12 | QHYB60-0.24-125CDL-3 |
生产性建筑 | 10 | 300 | 60 | 0.1 | ≤24 | QHYB60-0.4-125CDL-3 |
生产性建筑 | 10 | 300 | 60 | 0.1 | ≤36 | QHYB60-0.6-125CDL-3 |
生产性建筑 | 10 | 300 | 60 | 0.1 | ≤50 | QHYB60-0.8-125CDL-3 |
生产性建筑 | 10 | 300 | 60 | 0.1 | ≤72 | QHYB60-1.0-125CDL-3 |
生产性建筑 | 10 | 300 | 60 | 0.1 | ≤100 | QHYB60-1.2-125CDL-3 |
储存性建筑 | 15 | 300 | 90 | 0.1 | ≤12 | QHYB90-0.24-150CDL-3 |
储存性建筑 | 15 | 300 | 90 | 0.1 | ≤24 | QHYB90-0.4-150CDL-3 |
储存性建筑 | 15 | 300 | 90 | 0.1 | ≤36 | QHYB90-0.6-150CDL-3 |
储存性建筑 | 15 | 300 | 90 | 0.1 | ≤50 | QHYB90-0.8-150CDL-3 |
储存性建筑 | 15 | 300 | 90 | 0.1 | ≤72 | QHYB90-1.0-150CDL-3 |
储存性建筑 | 15 | 300 | 90 | 0.1 | ≤100 | QHYB90-1.2-150CDL-3 |
中危险级 | 6 | 300 | 40 | 0.1 | ≤12 | QHYB40-0.24-100CDL-3 |
中危险级 | 6 | 300 | 40 | 0.1 | ≤24 | QHYB40-0.4-100CDL-3 |
中危险级 | 6 | 300 | 40 | 0.1 | ≤36 | QHYB40-0.6-100CDL-3 |
中危险级 | 6 | 300 | 40 | 0.1 | ≤50 | QHYB40-0.8-100CDL-3 |
中危险级 | 6 | 300 | 40 | 0.1 | ≤72 | QHYB40-1.0-100CDL-3 |
中危险级 | 6 | 300 | 40 | 0.1 | ≤100 | QHYB40-1.2-100CDL-3 |
轻危险级 | 3 | 300 | 15 | 0.1 | ≤12 | QHYB15-0.24-65CDL-3 |
轻危险级 | 3 | 300 | 15 | 0.1 | ≤24 | QHYB15-0.4-65CDL-3 |
轻危险级 | 3 | 300 | 15 | 0.1 | ≤36 | QHYB15-0.6-65CDL-3 |
轻危险级 | 3 | 300 | 15 | 0.1 | ≤50 | QHYB15-0.8-65CDL-3 |
轻危险级 | 3 | 300 | 15 | 0.1 | ≤72 | QHYB15-1.0-65CDL-3 |
轻危险级 | 3 | 300 | 15 | 0.1 | ≤100 | QHYB15-1.2-65CDL-3 |
用户可根据提供参数,可给以选用适当的型号！ | ||||||
