DL多级离心泵

产品说明
性能参数

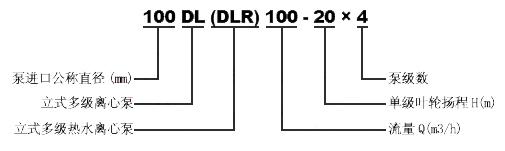

型号意义

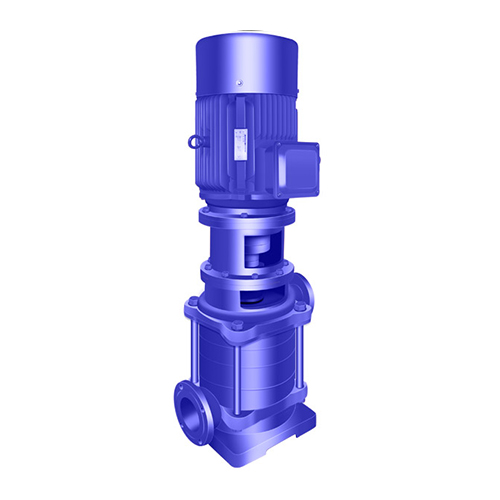

产品简介

DL、DLR系列立式多级离心泵（低转速n=1450r/min）是本厂根据高层建筑给水市场的实际需要和国家消防局GB 6245-1998《消防泵性能要求和试验方法》标准而研制开发是新型新品。供输送不含坚硬颗粒及物理化学性质类似于水的介质之用。流量范围为5～360m3/h,扬程范围为22～300m,配套功率范围为1.5～220KW,口径范围为φ40～φ200m。同一台泵的出口可设1～5个出口。

产品特点

DL立式多级离心泵采用国内优秀高效节能的水力模型，具有效率高，性能曲线平缓，运行范围广，符合消防局的有关规定，满足不同用户的使用需要；DL立式多级离心泵采用立式分段式结构，且运转平稳、噪音低、使用寿命长、占地面积少、安装维护方便等优点。

产品用途

主要用于高层建筑生活给水、消防恒压供水、自动喷淋水、自动水幕供水等，也可应用于厂矿给排水、远距离送水，各种设备配套使用以及各种生产工艺用水等。DL型立式多级离心泵介质使用温度不超过80℃，DLR型介质使用温度不超过120℃

使用条件

1、使用的介质应类似水，运动粘度<150mm2/s,且无坚硬颗粒，无腐蚀性质；

2、DL立式多级离心泵使用的环境海拔高度<1000米，超过时应在订货进提出，以便本厂为您提供更为可靠的产品；

3、介质使用温度-15℃～120℃;

4、最大系统工作压力≤2.5MPa;

5、周围环境温度应低于40℃,相对湿度低于95%。

结构说明

DL型立式多级离心泵由电机和泵两部分组成，电机为Y型三相异步电机，泵和电机采用联轴器连接，整体为刚性连接，使用时无需校正。泵由定子部分和转子部分组成。泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成。为防止定子磨损，定子上装有密封环、平衡套等，磨损后可用备件更换。转子部分由轴、叶轮、平衡毂等组成。转子下端为水润滑轴承，上部为角接触球轴承，DL立式多级离心泵的轴向力绝大部分由平衡鼓来承担，其余小部分残余轴向力幅角接触球轴承来承受。进水段和出水段和结合面用纸垫通过接紧达到密封。轴封采用填料或机械密封，用户可根据需要选择。

DL型立式多级离心泵旋转方向从驱动端向下看为逆时针方向转动。

1、DL立式多级离心泵结构紧凑，体积小，外形美观，占地面积小，节省建筑费用；

2、DL立式多级离心泵的吸入口和出水口在同一中心线上，简化管路的连接；

3、根据实际情况，DL立式多级离心泵的进出口可装配成90°、180°、270°不同的方向；

4、根据实际情况，DL型立式多级离心泵的出口可装配成1~5个出口，以满足同一台泵上获得不同的扬程；

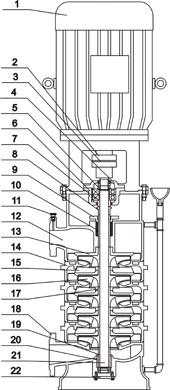

序号	名称	材料或型号	序号	名称	材料或型号
1	电机	Y系列(V5)4极	12	出水段	HT200
2	联轴器	HT200	13	平衡套	HT200
3	弹性块	橡胶	14	平衡鼓	HT200
4	轴承压盖	HT200	15	末级导叶	HT200
5	轴承并帽	45	16	中段	HT200
6	轴承盒	HT200	17	导叶	HT200
7	轴承	180系列	18	叶轮	HT200
8	挡水套	45	19	出水段	HT200
9	石棉压盖	HT200	20	下轴套	45
10	石棉	石棉	21	下轴承	铜合金
11	填料函体	HT200	22	轴	45、2Cr13
注：1、该泵型可按客户需要定做成热水型; 2、也可将轴封石棉填料换成机械密封; 3、以上需在订货时说明,价格另议。

型号	级数	转速	效率	必需汽蚀余量	流量	扬程	功率	重量
		r/min	%	M	m3/h	M	kw	Kg
40DL6.2-11.2*2	2	1450	40	3.19	6.2	23.6	1.5	152
40DL6.2-11.2*3	3	1450	40	3.19	6.2	35.4	2.2	169
40DL6.2-11.2*4	4	1450	40	3.19	6.2	47.2	3	186
40DL6.2-11.2*5	5	1450	40	3.19	6.2	59	4	203
40DL6.2-11.2*6	6	1450	40	3.19	6.2	70.8	4	220
40DL6.2-11.2*7	7	1450	40	3.19	6.2	82.6	5.5	237
40DL6.2-11.2*8	8	1450	40	3.19	6.2	94.4	5.5	254
40DL6.2-11.2*9	9	1450	40	3.19	6.2	106.2	7.5	271
40DL6.2-11.2*10	10	1450	40	3.19	6.2	118	7.5	/
40DL6.2-11.2*11	11	1450	40	3.19	6.2	129.8	7.5	/
40DL6.2-11.2*12	12	1450	40	3.19	6.2	141.6	11	/
型号	级数	转速	效率	必需汽蚀余量	流量	扬程	功率	重量
		r/min	%	M	m3/h	M	kw	Kg
50DL12.6-12.2*2	2	1450	54	2.66	12.6	24.4	3	15.3
50DL12.6-12.2*3	3	1450	54	2.66	12.6	36.6	3	18
50DL12.6-12.2*4	4	1450	54	2.66	12.6	48.8	4	23.1
50DL12.6-12.2*5	5	1450	54	2.66	12.6	61	5.5	33
50DL12.6-12.2*6	6	1450	54	2.66	12.6	73.2	5.5	24
50DL12.6-12.2*7	7	1450	54	2.66	12.6	85.4	7.5	15
50DL12.6-12.2*8	8	1450	54	2.66	12.6	97.6	7.5	18
50DL12.6-12.2*9	9	1450	54	2.66	12.6	109.8	11	22
50DL12.6-12.2*10	10	1450	54	2.66	12.6	122	11	/
型号	级数	转速	效率	必需汽蚀余量	流量	扬程	功率	重量
		r/min	%	M	m3/h	M	kw	Kg
65DL30-16*2	2	1450	62	2.82	30	32	5.5	349
65DL30-16*3	3	1450	62	2.82	30	48	7.5	390
65DL30-16*4	4	1450	62	2.82	30	64	11	460
65DL30-16*5	5	1450	62	2.82	30	80	15	509
65DL30-16*6	6	1450	62	2.82	30	96	15	537
65DL30-16*7	7	1450	62	2.82	30	112	18.5	603
65DL30-16*8	8	1450	62	2.82	30	128	22	639
65DL30-16*9	9	1450	62	2.82	30	144	22	667
65DL30-16*10	10	1450	62	2.82	30	160	30	720
型号	级数	转速	效率	必需汽蚀余量	流量	扬程	功率	重量
		r/min	%	M	m3/h	M	kw	Kg
80DL50-20*2	2	1450	70	2.5	50	40	11	461
80DL50-20*3	3	1450	70	2.5	50	60	15	522
80DL50-20*4	4	1450	70	2.5	50	80	22	608
80DL50-20*5	5	1450	70	2.5	50	100	30	728
80DL50-20*6	6	1450	70	2.5	50	120	30	768
80DL50-20*7	7	1450	70	2.5	50	140	37	822
80DL50-20*8	8	1450	70	2.5	50	160	45	898
80DL50-20*9	9	1450	70	2.5	50	180	45	938
80DL50-20*10	10	1450	70	2.5	50	200	55	/
型号	级数	转速	效率	必需汽蚀余量	流量	扬程	功率	重量
		r/min	%	M	m3/h	M	kw	Kg
100DL72-20*2	2	1450	72	2.8	72	40	15	521
100DL72-20*3	3	1450	72	2.8	72	60	18.5	599
100DL72-20*4	4	1450	72	2.8	72	80	30	727
100DL72-20*5	5	1450	72	2.8	72	100	37	781
100DL72-20*6	6	1450	72	2.8	72	120	37	821
100DL72-20*7	7	1450	72	2.8	72	140	45	897
100DL72-20*8	8	1450	72	2.8	72	160	55	1044
100DL72-20*9	9	1450	72	2.8	72	180	55	1084
100DL72-20*10	10	1450	72	2.8	72	200	75	/
型号	级数	转速	效率	必需汽蚀余量	流量	扬程	功率	重量
		r/min	%	M	m3/h	M	kw	Kg
100DL100-20*2	2	1450	72	3.5	100	40	18.5	554
100DL100-20*3	3	1450	72	3.5	100	60	30	687
100DL100-20*4	4	1450	72	3.5	100	80	37	746
100DL100-20*5	5	1450	72	3.5	100	100	45	827
100DL100-20*6	6	1450	72	3.5	100	120	55	979
100DL100-20*7	7	1450	72	3.5	100	140	75	1159
100DL100-20*8	8	1450	72	3.5	100	160	75	1204
100DL100-20*9	9	1450	72	3.5	100	180	90	1354
100DL100-20*10	10	1450	72	3.5	100	200	90	/
型号	级数	转速	效率	必需汽蚀余量	流量	扬程	功率	重量
		r/min	%	M	m3/h	M	kw	Kg
150DL150-20*2	2	1450	80	2.8	150	40	30	569
150DL150-20*3	3	1450	80	2.8	150	60	37	707
150DL150-20*4	4	1450	80	2.8	150	80	45	771
150DL150-20*5	5	1450	80	2.8	150	100	55	857
150DL150-20*6	6	1450	80	2.8	150	120	75	1060
150DL150-20*7	7	1450	80	2.8	150	140	75	1245
150DL150-20*8	8	1450	80	2.8	150	160	90	1295
型号	级数	转速	效率	必需汽蚀余量	流量	扬程	功率	重量
		r/min	%	M	m3/h	M	kw	Kg
150DL160-25*2	2	1450	76	3.5	160	40	37	873
150DL160-25*3	3	1450	76	3.5	160	60	55	1086
150DL160-25*4	4	1450	76	3.5	160	80	75	1291
150DL160-25*5	5	1450	76	3.5	160	100	90	1466
150DL160-25*6	6	1450	76	3.5	160	120	110	1633
150DL160-25*7	7	1450	76	3.5	160	140	132	1803
150DL160-25*8	8	1450	76	3.5	160	160	132	1873
150DL160-25*9	9	1450	76	3.5	160	180	160	2003
型号	级数	转速	效率	必需汽蚀余量	流量	扬程	功率	重量
		r/min	%	M	m3/h	M	kw	Kg
200DL300-20*2	2	1450	79	5	300	40	55	983
200DL300-20*3	3	1450	79	5	300	60	75	1196
200DL300-20*4	4	1450	79	5	300	80	110	1845
200DL300-20*5	5	1450	79	5	300	100	132	1975
200DL300-20*6	6	1450	79	5	300	120	160	2120
200DL288-30*2	2	1450	77.9	3.7	288	60	75	/
200DL288-30*3	3	1450	77.9	3.7	288	90	110	/
200DL288-30*4	4	1450	77.9	3.7	288	120	132	/
200DL288-30*5	5	1450	77.9	3.7	288	150	160	/
200DL288-30*6	6	1450	77.9	3.7	288	180	200	/
